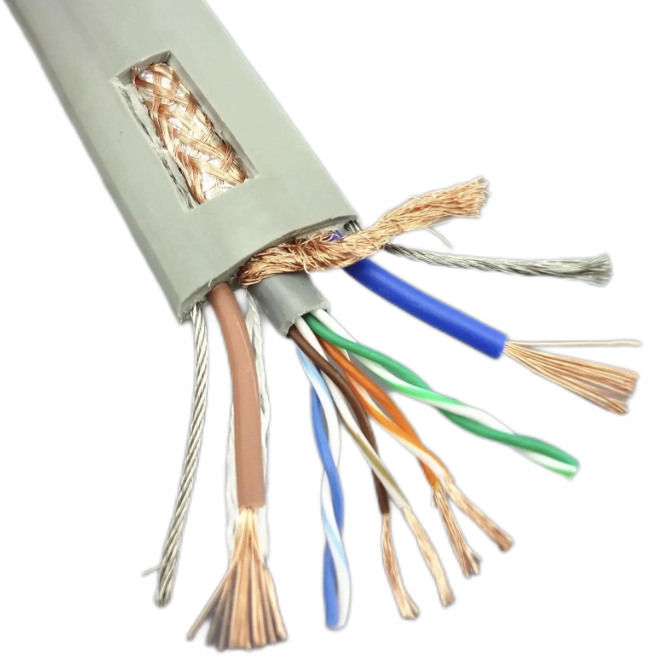

TVVBPG+SYV带视频线电梯电缆

TVVBPG+SYV带视频线电梯电缆采用新型耐寒柔性专用护套，可在-15℃低温下仍保持柔软，由于电缆自身重量以及所需承受的张力，在大长度悬挂使用时，采用高强度航空镀锌钢丝承载，延长了使用寿命

应用场合：

TVVBPG+SYV带视频线电梯电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。电梯电缆因采用钢丝绳承载，延长了使用寿命。

应用标准：TVVBPG+SYV带视频线电梯电缆执行GB5023.6，

一.产品详细参数

导体： 多股超细精绞无氧铜丝，符合VDE0295CLASS 5标准

绝缘： 特殊混合PVC绝缘

颜色： 颜色表示,符合GB5023.6(黄、白、橙、浅绿、粉红)数字编号（无黄绿接地线）

单根排线 黑色数字白色号码编号, 符合EN50214标准

内衬层： 无.

屏蔽层：精制裸铜丝（镀锡丝可选）高密度经纬编织网屏蔽

加强件： 高强度镀锌航空钢丝（可选）；

视频传输线： 低干扰特种同轴视频线（可选）；

护套： 耐寒专用电梯护套料

灰色(RAL7001) 或 黑色(RAL9005)、橙色

二.TVVBPG电梯电缆电梯电缆是一字排列时

1、自由使用长度大于35m；

2、运行速度大于1.6m/s;

应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳或纤维绳如芳纶纱等

TVVBPG电梯电缆电梯电缆是梅花排列时

1、自由悬挂长度大于80m；

2、运行速度为4.0m/s~10.0 m/s;

应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。

此类产品有如下型号:

     TVV---铜芯聚氯乙烯绝缘、聚氯乙烯护套、圆形电梯电缆。

     TVVP---铜芯聚氯乙烯绝缘、聚氯乙烯护套、铜网屏蔽、圆形电梯电缆。

     TVVG---铜芯聚氯乙烯绝缘、聚氯乙烯护套、钢丝加强芯、圆形电梯电缆。

     TVVPG----铜芯聚氯乙烯绝缘、聚氯乙烯护套、铜网屏蔽、钢丝加强芯、圆形电梯电缆。

     TVVB---铜芯聚氯乙烯绝缘、聚氯乙烯护套、扁电梯电缆。

     TVVBP---铜芯聚氯乙烯绝缘、聚氯乙烯护套、铜网屏蔽、扁电梯电缆。

     TVVBG---铜芯聚氯乙烯绝缘、聚氯乙烯护套、钢丝加强芯、扁电梯电缆。

     TVVBPG---铜芯聚氯乙烯绝缘、聚氯乙烯护套、铜网屏蔽、钢丝加强芯、扁电梯电缆。

  型号表示．

TVVBPG-TV    T：电梯的“梯”   V： 聚氯乙烯绝缘    V：聚氯乙烯护套   B：扁型电缆   P：结构   G：钢丝加强件   TV：视频传输线
