- 产品名称：低烟无卤阻燃软电缆WDZA-RYY-24*1.5
- 添加时间：2020-06-03 14:35:15
- 推荐度：
介绍：

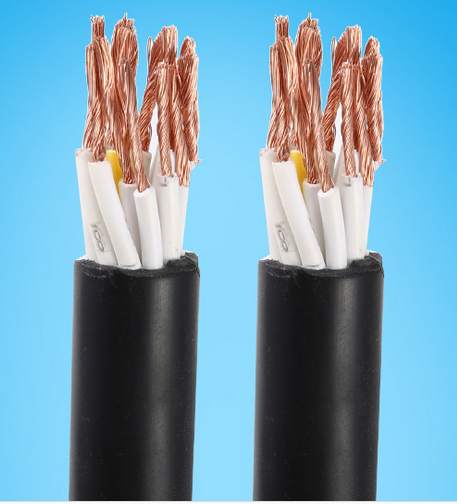

低烟无卤阻燃软电缆WDZA-RYY-24*1.5
低烟无卤阻燃软电缆WDZA-RYY-24*1.5规范规定了额定电压450/750V，单芯1.5~500mm2聚氯乙烯绝缘或聚烯烃绝缘阻燃耐火软电缆；和0.6/1kV单芯4~500mm2 、2~5芯1.5~240mm2聚氯乙烯绝缘或聚烯烃绝缘阻燃耐火软电缆的工艺规范、技术要求、验收规则。
本工艺规范的主要型号有：
额定电压450/750V：ZA-RV；WDZA-RY等。
额定电压0.6/1kV:ZA-RVV、ZA-RVV22、WDZA-RYY、WDZA-RYY23、WDNA-RYY、WDNA-RYY23。
2 电缆的使用特性、分类与命名
2.1 使用特性
2.1.1电缆额定工作电压：450/750V、600/1000V。
2.1.2电缆导体的长期工作温度：70℃。
2.1.3电缆敷设时环境温度应不低于0℃。
2.1.4电缆***小弯曲半径：
非铠装电缆：阻燃型为电缆外径的6倍，耐火型为电缆外径的12倍；
铠装型电缆为电缆外径的20倍。
2.2 电缆型式由系列代号、绝缘、护套材料代号、外护层和性能特征代号5个部分组成。
2.3 电缆的基本型式、产品名称和适用范围：
表1
型式代号 名 称 适用范围
ZA-RV 铜芯阻燃聚氯乙烯绝缘软电缆 架空、管道、室内、电缆沟、地下直埋
ZA-RVV 铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆
ZA-RVV22 铜芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套软电缆
WDZA-RY 铜芯阻燃无卤低烟聚烯烃绝缘软电缆
WDZA-RYY 铜芯阻燃无卤低烟聚烯烃绝缘低烟无卤聚烯烃护套软电缆
WDZA-RYY23 铜芯阻燃无卤低烟聚烯烃绝缘钢带铠装低烟无卤聚烯烃护套软电缆
WDNA-RY 铜芯耐火无卤低烟聚烯烃绝缘软电缆
WDNA-RYY 铜芯耐火无卤低烟聚烯烃绝缘低烟无卤聚烯烃护套软电缆
WDNA-RYY23 铜芯耐火无卤低烟聚烯烃绝缘钢带铠装低烟无卤聚烯烃护套软电缆
低烟无卤阻燃软电缆WDZA-RYY-24*1.5规范规定了额定电压450/750V，单芯1.5~500mm2聚氯乙烯绝缘或聚烯烃绝缘阻燃耐火软电缆；和0.6/1kV单芯4~500mm2 、2~5芯1.5~240mm2聚氯乙烯绝缘或聚烯烃绝缘阻燃耐火软电缆的工艺规范、技术要求、验收规则。
本工艺规范的主要型号有：
额定电压450/750V：ZA-RV；WDZA-RY等。
额定电压0.6/1kV:ZA-RVV、ZA-RVV22、WDZA-RYY、WDZA-RYY23、WDNA-RYY、WDNA-RYY23。
2 电缆的使用特性、分类与命名
2.1 使用特性
2.1.1电缆额定工作电压：450/750V、600/1000V。
2.1.2电缆导体的长期工作温度：70℃。
2.1.3电缆敷设时环境温度应不低于0℃。
2.1.4电缆***小弯曲半径：
非铠装电缆：阻燃型为电缆外径的6倍，耐火型为电缆外径的12倍；
铠装型电缆为电缆外径的20倍。
2.2 电缆型式由系列代号、绝缘、护套材料代号、外护层和性能特征代号5个部分组成。
2.3 电缆的基本型式、产品名称和适用范围：
表1
型式代号 名 称 适用范围
ZA-RV 铜芯阻燃聚氯乙烯绝缘软电缆 架空、管道、室内、电缆沟、地下直埋
ZA-RVV 铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆
ZA-RVV22 铜芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套软电缆
WDZA-RY 铜芯阻燃无卤低烟聚烯烃绝缘软电缆
WDZA-RYY 铜芯阻燃无卤低烟聚烯烃绝缘低烟无卤聚烯烃护套软电缆
WDZA-RYY23 铜芯阻燃无卤低烟聚烯烃绝缘钢带铠装低烟无卤聚烯烃护套软电缆
WDNA-RY 铜芯耐火无卤低烟聚烯烃绝缘软电缆
WDNA-RYY 铜芯耐火无卤低烟聚烯烃绝缘低烟无卤聚烯烃护套软电缆
WDNA-RYY23 铜芯耐火无卤低烟聚烯烃绝缘钢带铠装低烟无卤聚烯烃护套软电缆
