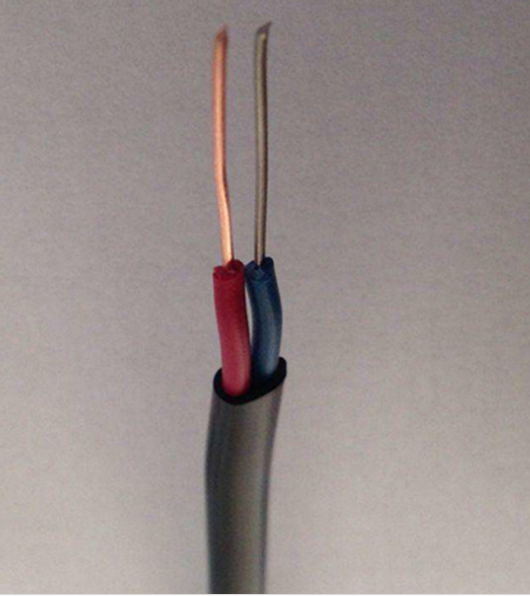

- 产品名称：WDZ-KX-YYP低烟无卤屏蔽补偿导线
- 添加时间：2021-03-03 08:28:41
- 推荐度：
一、产品特点及用途
一般用PVCJ缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性：耐高温氟塑料J缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，低烟无卤补偿导线受热时排烟量低，且本身不含卤素的热塑性或是热固性组成。
本安防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆放心性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
二、WDZ-KX-YYP低烟无卤屏蔽补偿导线产品执行标准：GB/T4989-94
三、WDZ-KX-YYP低烟无卤屏蔽补偿导线使用特性
1、导体高工作温度：耐热：聚全氟乙丙烯(F46)200℃；可溶性聚四氟乙烯260℃；硅橡胶180℃；普通：PVC70℃和105℃，交联聚乙烯90℃；低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃。
2、低环境温度：PVC护套：固定敷设-40℃，非固定敷设-15℃；氟塑料J缘和护套：固定敷设-60℃，非固定敷设-20℃。
3、电缆允许弯曲半径：非铠装电缆小为外径的6倍；铜带屏蔽或钢带铠装电缆小为电缆外径的12倍；氟塑料J缘和护套小为电缆外径的10倍。
四、基本型号及M称
1、热电偶用补偿导线
KX-GA-VV | PVCJ缘PVC护套准确K分度号热电偶补偿导线 |
KX-GA-VVR | PVCJ缘PVC护套准确K分度号热电偶补偿软导线 |
KX-GA-VVP | PVCJ缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
KX-GA-VVRP | PVCJ缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
KX-HA-FF | 氟塑料J缘和护套准确K分度号热电偶补偿导线 |
KX-HA-FFR | 氟塑料J缘和护套准确K分度号热电偶补偿软导线 |
KX-HA-FFP | 氟塑料J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
KX-HA-FFRP | 氟塑料J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
KX-HA-FG | 氟塑料J缘硅橡胶护套准确K分度号热电偶补偿导线 |
KX-HA-FGR | 氟塑料J缘硅橡胶护套准确K分度号热电偶补偿软导线 |
KX-HA-FGP | 氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
KX-HA-FGRP | 氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
KX-HA-FV | 氟塑料J缘PVC护套准确K分度号热电偶补偿导线 |
KX-HA-FVR | 氟塑料J缘PVC护套准确K分度号热电偶补偿软导线 |
KX-HA-FVP | 氟塑料J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
KX-HA-FVRP | 氟塑料J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
KX-GA-YJV | 交联聚乙烯J缘PVC护套准确K分度号热电偶补偿导线 |
KX-GA-YJVR | 交联聚乙烯J缘PVC护套准确K分度号热电偶补偿软导线 |
KX-GA-YJVP | 交联聚乙烯J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
KX-GA-YJVRP | 交联聚乙烯J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
KX-GA-YDYD | 低烟无卤J缘和护套准确K分度号热电偶补偿导线 |
KX-GA-YDYDR | 低烟无卤J缘和护套准确K分度号热电偶补偿软导线 |
KX-GA-YDYDP | 低烟无卤J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
KX-GA-YDYDRP | 低烟无卤J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
注：上述型号仅列出KX，其它如SC、KC、EX、BC、TX、JX只需改变型号项即可，阻燃型补偿导线型号前加ZR，ZR192为PFA材料，耐温260℃，屏蔽可采用镀锡铜丝屏蔽。
2、本安型热电偶用补偿导线
IA-KX-GA-YVP | 聚乙烯J缘PVC护套铜丝编织屏蔽准确K分度号本安热电偶补偿导线 |
IA-KX-GA-YVRP | 聚乙烯J缘PVC护套铜丝编织屏蔽准确K分度号本安热电偶补偿软导线 |
IA-KX-HA-FFP | 氟塑料J缘和护套铜丝编织屏蔽准确K分度号本安热电偶补偿导线 |
IA-KX-HA-FFRP | 氟塑料J缘和护套铜丝编织屏蔽准确K分度号本安热电偶补偿软导线 |
IA-KX-HA-FGP | 氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号本安热电偶补偿导线 |
IA-KX-HA-FGRP | 氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号本安热电偶补偿软导线 |
注：上述型号仅列出KX，其它如SC、KC、EX、BC、TX、JX只需改变型号项即可，阻燃型补偿导线在型号前加ZR，ZR192为PFA材料，耐温260℃，屏蔽可采用镀锡铜丝屏蔽。
3：补偿电缆
KX-GA-VVP | PVCJ缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
KX-GA-VVRP | PVCJ缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-GA-VPVP | PVCJ缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
KX-GA-VPVRP | PVCJ缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-GA-YJVP | 交联聚乙烯J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
KX-GA-YJVRP | 交联聚乙烯J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP | 交联聚乙烯J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
KX-GA-YJPVRP | 交联聚乙烯J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-HA-FFP | 氟塑料J缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
KX-HA-FFRP | 氟塑料J缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-HA-FPFP | 氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
KX-HA-FPFRP | 氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-HA-FVP | 氟塑料J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
KX-HA-FVRP | 氟塑料J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-HA-FPVP | 氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
KX-HA-FPVRP | 氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-HA-FGP | 氟塑料J缘硅橡胶护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
KX-HA-FGRP | 氟塑料J缘硅橡胶护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
KX-HA-FPGP | 氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
KX-HA-FPGRP | 氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
注：1、以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其它屏蔽类型型号只需改变屏蔽代号即可，如P2、P3。
2、阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为PFA材料，耐温260℃。
4：本安型补偿电缆
IA-KX-GA-FPVP | 氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿电缆 |
IA-KX-GA-FPVRP | 氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPFP | 氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPFRP | 氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPGP | 氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPGRP | 氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿软电缆 |
注：1、以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其它屏蔽类型型号只需改变屏蔽代号即可，如P2、P3。
2、阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为PFA材料，耐温260℃。
五、代号M称和含义
项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C阻燃 |
系列代号 | IA | 无(本安型) |
J缘材料 | Y | 聚乙烯PE |
YJ | 交联聚乙烯XLPE | |
YD | 低烟无卤阻燃聚烯烃 | |
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |
护套材料 | YD | 低烟无卤阻燃聚烯烃 |
V | PVCPVC | |
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |
G | 硅橡胶 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑复合带绕包屏蔽 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
六、主要技术指标：
1、型号、合金丝材料和J缘颜色
补偿导线型号 | 配用热电偶 | 热电偶分度号 | 补偿导线合金丝 | J缘层着色 | ||
正 | 负 | 正 | 负 | |||
SC | 铂铑10-铂热电偶 | S | SPC（铜） | SNC（铜镍） | 红 | 绿 |
RC | 铂铑13-铂热电偶 | R | RPC（铜） | RNC（铜镍） | 红 | 绿 |
KCA | 镍铬-镍硅热电偶 | K | KPCA（铜） | KNCA（铜镍） | 红 | 蓝 |
KCB | KPCB（铜） | KNCB（铜镍） | 红 | 蓝 | ||
KX | KPX（镍铬） | KNX（镍硅） | 红 | 黑 | ||
NC | 镍铬硅-镍硅热电偶 | N | NPC（铁） | NNC（铜镍） | 红 | 灰 |
NX | NPX（镍铬硅） | NNX（镍硅） | 红 | 灰 | ||
EX | 镍铬-铜镍热电偶 | E | EPX（镍铬） | ENX（铜镍） | 红 | 棕 |
JX | 铁-铜镍热电偶 | J | JPX（铁） | JNX（铜镍） | 红 | 紫 |
TX | 铜-铜镍热电偶 | T | TPX（铜） | TNX（铜镍） | 红 | 白 |
注：型号个字母与热电偶分度号相对应，D二个字母中“C”表示补偿导线，字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。
2、使用分类及护层颜色
使用分类 | 精度等及标志 | 护套颜色 | |||
普通 | 准确 | 普通 | 准确 | ||
一般用 | G | - | A | 黑色 | 灰 |
耐热用 | H | - | A | 黑色 | 黄色 |
3、热电动热、允差往复电阻
热电偶分度号 | 补偿导线型号 | 热电势及允差(μv) | 热电偶测量端温度（℃） | |||||
100℃ | 200℃ | |||||||
热电势 | 允差 | 热电势 | 允差 | |||||
普通 | 准确 | 普通 | 准确 | |||||
S或R | SC或RC | 645 | ±60（±5oC） | ±30（±2.5oC） | 1440 | ±60（±5oC） | - | 1000 |
K | KCA | 4095 | ±100（±2.5oC） | ±60（±1.5oC） | 8137 | ±100（±2.5oC） | ±60（±1.5oC） | 1000 |
KCB | 4095 | ±100（±2.5oC） | ±60（±1.5oC） | - | - | - | 900 | |
KX | 4095 | ±100（±2.5oC） | ±60（±1.5oC） | 8137 | ±100（±2.5oC） | ±60（±1.5oC） | 900 | |
N | NC | 2774 | ±100（±2.5oC） | ±60（±1.5oC） | 5912 | ±100（±2.5oC） | ±60（±1.5oC） | 900 |
NX | 2774 | ±100（±2.5oC） | ±60（±1.5oC） | 5912 | ±100（±2.5oC） | ±60（±1.5oC） | 900 | |
E | EX | 6317 | ±200（±2.5oC） | ±120（±2.5oC） | 13419 | ±200（±2.5oC） | ±100（±1.5oC） | 500 |
J | JX | 5268 | ±140（±2.5oC） | ±85（±1.5oC） | 10777 | ±140（±2.5oC） | ±85（±1.5oC） | 500 |
T | TX | 4277 | ±60（±1.0oC） | ±30（±0.5oC） | 9286 | ±90（±1.5oC） | ±48（±0.8oC） | 300 |
补偿导线型号 | 在20℃时往复电阻值Ω/m | ||||
0.2mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
NC或RC | 2.50 | 0.10 | 0.05 | 0.03 | 0.02 |
KCA | 3.50 | 1.40 | 0.70 | 0.47 | 0.28 |
KCB | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
EX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
JX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
TX | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
NX | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
4、本安补偿导线除具有上述性能指标外，还具备以下主要本安性能指标
性能项目 | 单位 | 指标 |
工作电容 | μF/m | ≤80 |
电容不平衡 | μF/m | ≤1 |
分布电感 | μF/m | ≤0.6 |
静电感应电压(静电电压20kV) | V | ≤1 |
电磁干扰感应电压(干扰磁场400A/m) | mV | ≤5 |
5、其它性能指标
项目 | 单位 | 技术指标 | |
PVCJ缘 | PE，F46J缘 | ||
J缘电阻（20℃） | MΩ.km | 25 | 500 |
阻燃特性 | A或B类（按GB12666.5-2005） | ||
