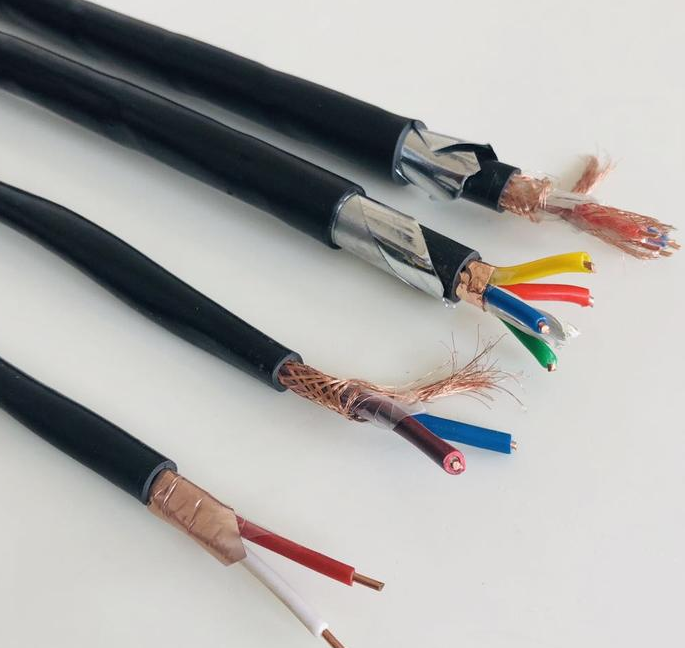

- 产品名称：低烟无卤屏蔽电缆WDZA-RYJYP-HH
- 添加时间：2022-08-16 08:56:44
- 推荐度：
一、产品用途
低烟无卤屏蔽电缆WDZA-RYJYP-HH产品适用于交流额定电压 450/750V 及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等安全系数要求高的重要场所。
二、低烟无卤屏蔽电缆WDZA-RYJYP-HH产品标准
1 、结构和相关理化性能参照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能参照采用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
3 、无卤低烟性能参照采用 GB/T17650.2 ， GB/T17651.2 。
4 、 性能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规定（重金属含量的过境规定）》。
三、型号名称（见表 1 ）
型号 | 名称 |
WDZA-RYJ-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘 软线 |
WDZA-RYJS-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘双绞型 软线 |
WDZA-RYJB-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘扁平型 软线 |
WDZA-RYJYP-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘聚烯烃护套屏蔽 软电缆 |
四
型号 | 额定电压 V | 标称截面 mm2 | 芯数 |
WDZA-RYJ-HH | 450/750 | 0.5 ～ 240 | 1 |
WDZA-RYJS-HH | 300/500 | 0.5 ～ 2.5 | 2 |
WDZA-RYJB-HH | 300/500 | 0.5 ～ 0.75 | 2 |
WDZA-RYJY-HH | 300/500 | 0.5 | 2 ～ 37 |
0.75 | 2 ～ 37 | ||
1 | 2 ～ 37 | ||
1.5 | 2 ～ 37 | ||
2.5 | 2 ～ 7 | ||
4 | 2 ～ 4 | ||
6 | 2 ～ 4 | ||
WDZA-RYJYP-HH | 300/500 | 0.5 | 2 ～ 37 |
0.75 | 2 ～ 10 | ||
1 | 2 ～ 10 | ||
1.5 | 2 ～ 4 |
五.使用特性
1 、额定电压为：相电压 / 线电压是 450/750V 或 300/500V 。
2 、很高长期工作温度不超过 90 ℃ 。
3 、敷设时的环境温度在 -25 ℃ 及以上。
4 、敷设时的很小弯曲半径：电缆外径小于 25mm 者为 4D ，电缆外径为 25mm 及以上者为 6D 。 (D 为电缆外径 )
