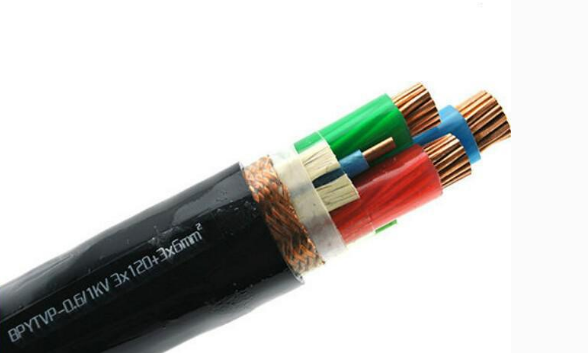

低烟无卤屏蔽电缆WDZ-BPYJVP3×50+1×25特点及用途：

低烟无卤屏蔽电缆WDZ-BPYJVP3×50+1×25适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。

低烟无卤屏蔽电缆WDZ-BPYJVP3×50+1×25执行标准：企业标准。阻燃耐火特性试验执行GB12666-90标准

低烟无卤屏蔽电缆WDZ-BPYJVP3×50+1×25使用特性：

1．交流额定电压：U0/U 0.6/1KV

zui高工作温度：硅橡胶绝缘180℃

氟46绝缘200℃和260℃两种

PVC绝缘70℃

交联聚乙烯90℃

zui低环境温度：硅橡胶护套不低于-40℃；

PVC护套电缆不低于0℃。

2、电缆允许弯曲半径：电缆zui小为电缆外径的10倍

低烟无卤屏蔽电缆WDZ-BPYJVP3×50+1×25产品结构;

导体	材料	铜芯导体
	类型	二类导体



主芯绝缘	材料	无卤低烟聚烯烃绝缘
	颜色	红、黄、绿



中性绝缘	材料	交联聚乙烯
	颜色	3+3红、黄、绿3+1蓝



屏蔽	材料	细铜丝
	形式	编织屏蔽



护套	材料	无卤低烟聚烯烃护套
	颜色	黑色

低烟无卤屏蔽电缆WDZ-BPYJVP3×50+1×25技术参数：

型号规格	电压	外径	重量	电缆载流量
WDZ-BPYJVP3×4+1×2.5	0.6/1KV	16.0	334	34
WDZ-BPYJVP3×6+1×4	0.6/1KV	17.3	430	45
WDZ-BPYJVP3×10+1×6	0.6/1KV	20.2	627	53
WDZ-BPYJVP3×16+1×10	0.6/1KV	22.7	833	84
WDZ-BPYJVP3×25+1×16	0.6/1KV	27.4	1308	109
WDZ-BPYJVP3×35+1×16	0.6/1KV	28.9	1718	132
WDZ-BPYJVP3×50+1×25	0.6/1KV	30.2	3059	159
WDZ-BPYJVP3×70+1×35	0.6/1KV	32.8	3445	195
WDZ-BPYJVP3×95+1×50	0.6/1KV	34.9	4172	237
WDZ-BPYJVP3×120+1×70	0.6/1KV	39.6	5055	274
WDZ-BPYJVP3×150+1×70	0.6/1KV	44.2	5410	310
WDZ-BPYJVP3×185+1×95	0.6/1KV	48.5	7062	355
WDZ-BPYJVP3×240+1×120	0.6/1KV	54.6	9811	416

产品特性

1、具有较小的绝缘介质损耗，具有优良的热老化性能；
2、具有较强的耐电压冲击性，能经受高速、频繁变频时的脉冲电压；
3、具有良好的屏蔽性能，其屏蔽传输阻抗在100MHz范围以内不大于1Ω/m；
4、电缆结构紧凑、圆整，用电安全性高，对称的三加三电缆结构设计，具有比四芯电缆更稳定的传输性能；
5、可降低变频器输出中存在的高次谐波的不良影响，降低电机噪声，提高电机的转矩效率；
6、可实现电机输入电源功率因素的改善，减轻其容量；
7、抑制了由于电源电压瞬间提升造成电容两端电压的升高，而使变频器产生过电压保护。
