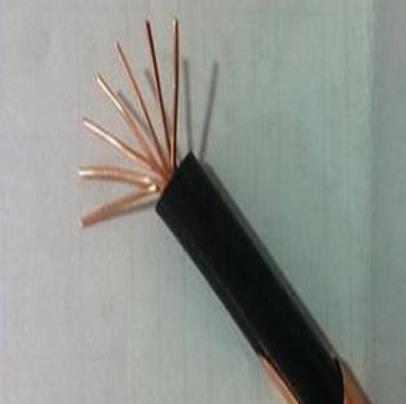

- 产品名称：低烟无卤铁路机车电缆
- 添加时间：2022-12-09 08:32:58
- 推荐度：
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为：WDZ-DCYJ-125，WDZ-DCYJ/B-125产品为125℃；WDZ-DCYJ/B-150产品为150℃。
3、电缆低使用环境温度： WDZ-DCYJ-125产品应不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150产品应不低于-60℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不3D。
电缆外径（D）为20mm以上时应不小于5D。
5、WDZ-DCYJ-125 型电缆可在油料污染的环境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型电缆允许在有各类油脂，非高浓度酸碱污染的恶劣环境
铁路机车车辆用J缘电缆铁路机车线电缆的型号见表
序号 | 型号 | 额定电压 | M称 |
1 | WDZ-DCYJ-125 | 500V、750V、1kV、1.5kV、3kV | 铜芯耐热125℃交联聚烯烃J缘无卤低烟阻燃机车车辆用电缆 |
2 | WDZ-DCYJ/B-125 | 750V | 铜芯耐热125℃高强度薄壁交联聚烯烃J缘无卤低烟阻燃机车车辆用电缆 |
3 | WDZ-DCYJ/B-150 | 750V | 铜芯耐热150℃高强度薄壁交联聚烯烃J缘无卤低烟阻燃机车车辆用电缆 |
铁路机车车辆用J缘电缆铁路机车线电缆的规格
序号 | 型号 | 额定电压 | 规 格mm2 |
1 | WDZ-DCYJ-125 | 500V | 1，1.5，2.5，4 |
2 | WDZ-DCYJ-125 | 750V，1.5kV，3kV | 0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
3 | WDZ-DCYJ/B-125 | 750V | 0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
铁路机车车辆用J缘电缆铁路机车线代号M称和含义见表3
项目 | 代号 | 说明 |
系列代号 | DC | 机车车辆用电缆（电线） |
产品特性 | WDZ | 无卤低烟阻燃 |
J缘材料 | YJ | 交联聚烯烃 |
J缘特性 | B | 高强度薄壁J缘 |
耐热特性 | 125 | 耐热125℃ |
150 | 耐热150℃ |
铁路机车车辆用J缘电缆铁路机车线电缆结构参数
型号 | 导体标称截面mm2 | 导体结构根数/单线直径mm | J缘标称厚度mm | 电缆外径mm | |
标称值 | z大值 | ||||
WDZ-DCYJ-125 500V | 1 | 32/0.20 | 0.4 | 2.2 | 2.3 |
1.5 | 48/0.20 | 0.5 | 2.7 | 2.8 | |
2.5 | 77/0.20 | 0.5 | 3.1 | 3.2 | |
4 | 126/0.20 | 0.5 | 3.8 | 3.9 | |
WDZ-DCYJ-125 750V | 0.75 | 24/0.20 | 0.8 | 2.73 | 3.00 |
1 | 32/0.20 | 0.8 | 3.02 | 3.30 | |
1.5 | 48/0.20 | 0.8 | 3.2 | 3.6 | |
2.5 | 77/0.20 | 0.8 | 3.65 | 4.20 | |
4 | 126/0.20 | 0.8 | 4.52 | 5.0 | |
6 | 189/0.20 | 0.8 | 5.2 | 5.7 | |
10 | 322/0.20 | 1.2 | 7.1 | 7.7 | |
16 | 513/0.20 | 1.2 | 8.3 | 9.0 | |
25 | 798/0.20 | 1.2 | 9.7 | 10.5 | |
35 | 1121/0.20 | 1.2 | 10.9 | 11.8 | |
50 | 703/0.30 | 1.4 | 12.9 | 13.9 | |
70 | 999/0.30 | 1.6 | 15.3 | 16.5 | |
95 | 1332/0.30 | 1.6 | 17.2 | 18.6 | |
120 | 1702/0.30 | 1.8 | 19.4 | 21.0 | |
150 | 2109/0.30 | 2 | 21.7 | 23.4 | |
185 | 1443/0.40 | 2 | 23.6 | 25.5 | |
240 | 1924/0.40 | 2.2 | 27.2 | 29.4 | |
300 | 2368/0.40 | 2.2 | 29.7 | 32.0 | |
WDZ-DCYJ-125 1.5kV | 0.75 | 24/0.20 | 1.2 | 3.53 | 3.9 |
1 | 32/0.20 | 1.2 | 3.7 | 4.1 | |
1.5 | 48/0.20 | 1.2 | 4.0 | 4.4 | |
2.5 | 77/0.20 | 1.2 | 4.5 | 5.0 | |
4 | 126/0.20 | 1.2 | 5.35 | 5.9 | |
6 | 189/0.20 | 1.2 | 6.0 | 6.6 | |
10 | 322/0.20 | 1.4 | 7.5 | 8.1 | |
16 | 513/0.20 | 1.4 | 8.7 | 9.4 | |
25 | 798/0.20 | 1.4 | 10.1 | 10.9 | |
35 | 1121/0.20 | 1.4 | 11.3 | 12.2 | |
50 | 703/0.30 | 1.6 | 13.3 | 14.4 | |
70 | 999/0.30 | 1.8 | 15.7 | 17.0 | |
95 | 1332/0.30 | 2 | 18.0 | 19.4 | |
120 | 1702/0.30 | 2.2 | 19.6 | 21.4 | |
150 | 2109/0.30 | 2.4 | 22.5 | 24.2 | |
185 | 1443/0.40 | 2.4 | 24.4 | 26.3 | |
240 | 1924/0.40 | 2.6 | 28.0 | 30.2 | |
300 | 2368/0.40 | 2.6 | 30.5 | 32.8 | |
WDZ-DCYJ-125 3kV | 0.75 | 24/0.20 | 1.4 | 3.93 | 4.3 |
1 | 32/0.20 | 1.4 | 4.1 | 4.5 | |
1.5 | 48/0.20 | 1.4 | 4.4 | 4.8 | |
2.5 | 77/0.20 | 1.4 | 4.85 | 5.3 | |
4 | 126/0.20 | 1.4 | 5.75 | 6.3 | |
6 | 189/0.20 | 1.4 | 6.38 | 7.0 | |
10 | 322/0.20 | 1.6 | 7.9 | 8.5 | |
16 | 513/0.20 | 1.6 | 9.1 | 9.8 | |
25 | 798/0.20 | 1.6 | 10.5 | 11.3 | |
35 | 1121/0.20 | 1.6 | 11.7 | 12.6 | |
50 | 703/0.30 | 2 | 14.1 | 15.2 | |
70 | 999/0.30 | 2 | 16.1 | 17.4 | |
95 | 1332/0.30 | 2.2 | 18.4 | 19.8 | |
120 | 1702/0.30 | 2.4 | 20.2 | 21.8 | |
150 | 2109/0.30 | 2.6 | 22.9 | 24.6 | |
185 | 1443/0.40 | 2.6 | 24.8 | 26.8 | |
240 | 1924/0.40 | 2.8 | 28.4 | 30.6 | |
300 | 2368/0.40 | 2.8 | 30.9 | 33.4 | |
WDZ-DCYJ/B-125 750V | 0.5 | 19/0.18 | 0.25 | 1.40 | 1.50 |
0.75 | 19/0.23 | 0.25 | 1.65 | 1.75 | |
1 | 19/0.26 | 0.25 | 1.80 | 1.85 | |
1.2 | 19/0.28 | 0.25 | 1.90 | 2.00 | |
1.5 | 19/0.32 | 0.25 | 2.10 | 2.15 | |
2.0 | 19/0.37 | 0.25 | 2.35 | 2.45 | |
2.5 | 19/0.41 | 0.25 | 2.55 | 2.65 | |
4 | 19/0.52 | 0.25 | 3.10 | 3.20 | |
6 | 19/0.64 | 0.3 | 3.80 | 3.85 | |
