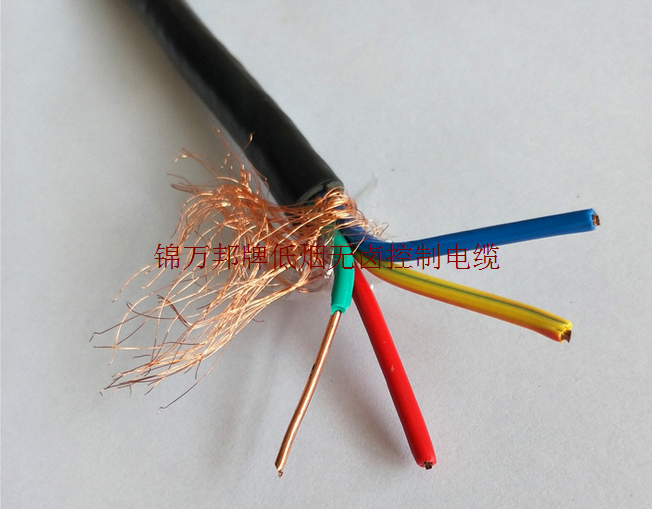

WDZA-KYJY  WDZNA-KYJYP低烟无卤控制电缆

一.适用范围:

    WDZA-KYJY  WDZNA-KYJYP低烟无卤控制电缆适用于高层建筑、医院、剧场、电站、地铁、隧道、石油化工行业等有特殊的阻燃和无卤、低烟、低毒安全清洁要求的固定敷设场合.

    二.WDZA-KYJY  WDZNA-KYJYP低烟无卤控制电缆在正常使用时，交联聚乙烯绝缘电缆，导体长期允许工作温度不超过 90 ℃，短路时（***长持续5秒），导体***高温度不超过250℃。聚氯乙烯绝缘电缆，长期工作温度不超过70℃，短路时（5秒内），不超过160℃。低于0℃敷设时，电缆须***予先加热。

三.WDZA-KYJY  WDZNA-KYJYP低烟无卤控制电缆产品型号名称及规格

1、低烟无卤阻燃控制电缆型号名称

型 号	名 称
WDZA-KYJY   WDZB-KYJY   WDZC-KYJY	铜芯交联聚乙烯绝缘聚烯烃护套无卤低烟A（B、C）类阻燃控制电缆
WDZA-KYJYP   WDZB-KYJYP   WDZC-KYJYP	铜芯交联聚乙烯绝缘铜丝编织屏蔽聚烯烃护套无卤低烟A（B、C）类阻燃控制电缆
WDZA-KYJYP2   WDZB-KYJYP2   WDZC-KYJYP2	铜芯交联聚乙烯绝缘铜带屏蔽聚烯烃护套无卤低烟A（B、C）类阻燃控制电缆
WDZA-KYJYP3   WDZB-KYJYP3   WDZC-KYJYP3	铜芯交联聚乙烯绝缘铜塑复合带屏蔽聚烯烃护套无卤低烟A（B、C）类阻燃控制电缆
WDZA-KYJYP23   WDZB-KYJYP23   WDZC-KYJYP23	铜芯交联聚乙烯绝缘钢带铠装无卤低烟A（B、C）类阻燃控制电缆

2）我公司还生产低烟无卤电缆耐火电缆具体型号规格如下：

型号	额定 电压	标称截面mm
		0.75	1.0	1.5	2.5	4	6	10
		芯数
WDZNA-KYJY WDZNB-KYJY WDZNC-KYJY	0.6/1	2~61					2~14	2~10
WDZNA-KYJYP2 WDZNB-KYJYP2 WDZNC-KYJYP2							4~14	4~10
WDZNA-KYJY23 WDZNB-KYJY23 WDZNC-KYJY23 WDZNA-KYJYP2/23 WDZNB-KYJYP2/23   WDZNC-KYJYP2/23 WDZNA-KYJYP3/23 WDZNB-KYJYP3/23 WDZNC-KYJYP3/23		6~61					4~14	4~10

    低烟无卤电缆耐火电缆，除了能在正常工作条件下传输电力外，也可在发生火灾的一段时间内还能供电，以便进行紧急消防、抢救人员疏散等工作，减少火灾损失。

四.技术参数
导体直流电阻见表3

标称截面mm2	0.75	1	1.5	2.5	4	6	10
20℃时导体直流电阻 ≤ Ω/Km	24.5	18.1	12.1	7.41	4.61	3.08	1.83

绝缘电阻。

·90℃时绝缘体积电阻率ρ≥1×1012Ω·cm；

·90℃时绝缘电阻常数Ki≥3.67MΩ·km；

电缆经受3.5kV交流电压试验，5min不发生击穿；

按IEC754标准试验，PH值≥4.3；

按IEC1034标准试验，透光率≥60%；

电缆通过GB/T12666.5规定的阻燃试验。

五.产品特点

低烟无卤电缆-WDZNA-KYJYP电缆克服了传统阻燃控缆的缺点，极大的便利了救火和人员疏散工作，避免了卤酸气体对仪器和设备的腐蚀成为传统阻燃控制电缆的换代型产品，它主要有以下五个特点：

电缆燃烧时卤化氢气体释放量低；

●电缆燃烧时发烟量少，透光率高；

电缆绝缘线芯长期工作温度可达90℃，延长了电缆使用寿命；

绝缘线芯采用数字编码，便于安装、调试、维修；

采用筒式放线，可生产长达3Km以上的整根电缆。

结构参数

结构参数参照普通控制电缆。

使用条件

额定电压U0/U为450/750V；

电缆导体的长期允许工作温度为90℃；

电缆的敷设温度应不低于0℃，推荐的允许弯曲半径

无铠装层的电缆，应不小于电缆外径的6倍；

有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；

有屏蔽结构的软电缆，应不小于电缆外径的6倍。
