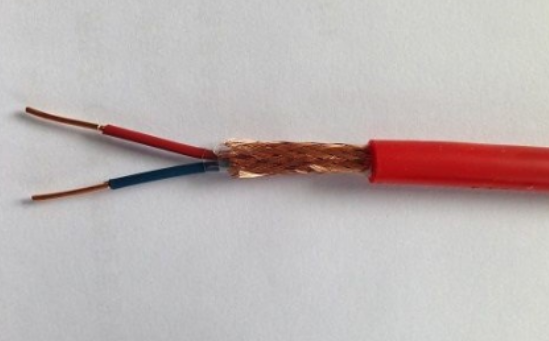

高温补偿导线KC—HA—F46GP1-1*2*1.5

执行标准:高温补偿导线KC—HA—F46GP1-1*2*1.5执行GB/T4989~94标准(等效采用IEC5843:1989标准)。

高温补偿导线KC—HA—F46GP1-1*2*1.5产品特点及用途

   分度号为SKETJN型热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端,与测温仪连接构成测温系统,以提高测温精度。产品选用优质聚全氟乙丙烯、硅橡胶绝缘,并采用xj****挤出设备新工艺流水生产线,本类产品按绝缘和护套的特性,具有耐火、耐高、低温、耐腐蚀、耐老化、耐电晕电弧等特性和使用寿命长之特点。

高温补偿导线KC—HA—F46GP1-1*2*1.5工作温度:

普通级:***高135~-20

耐热级:***高275~-60

耐火级:***高550~-60

安装敷设时允许***小弯曲半径:

1、硅橡胶绝缘和护套

   平行式:不小于补偿导线厚度的4

   对绞式:不小于补偿导线外径的4

1  氟塑料绝缘和硅橡胶护套:

   平行式:不小于补偿导线厚度的10

   对绞式:不小于补偿导线外径的10

3、无铠装层的补偿电缆不小于电缆外径的6倍,有铠装层的补偿电缆不小于电缆外径的12倍。

 交货长度

电缆的交货长度应不小于100米,允许长度不小于20米的短段电缆交货,其数量不超过交货长度的10%,也可根据双方协议以任何长度的电缆交货。

型号及规格

代号及含义

项目

代号

代号含义

项目

代号

代号含义

型号

SC

配用S分度号热电偶延长型补偿导线

耐热等级

70

***高使用温度70℃

RC

配用R分度号热电偶延长型补偿导线

105

***高使用温度105℃

KCA

配用K分度号热电偶延长型补偿导线

200

***高使用温度200℃

KCB

275

***高使用温度275℃

KX

配用K分度号热电偶延长型补偿导线

绝缘材料

G

硅橡胶

NC

配用N分度号热电偶延长型补偿导线

F46

聚全氟乙丙烯FEP

NX

配用N分度号热电偶延长型补偿导线

护套材料

G

硅橡胶

JX

配用J分度号热电偶延长型补偿导线

屏蔽材料

/

无屏蔽可省略

TX

配用T分度号热电偶延长型补偿导线

P

铜丝编织


EX

配用K分度号热电偶延长型补偿导线

P1

镀锡铜丝编织


ZR

阻燃电缆

P2

铜带/铜塑复合带

Ia

本安电缆

P3

铝/塑复合带

规格


2×导体截面(mm2)

导体种类

A

单股导体

结构形式

/

Y

平行式(不表示)

对绞式

B

多股绞合导体

补偿导线使用分类及等级标志

使用分类

精度等级及标志

护套颜色

普通级

精密级

普通级

精密级

一般用

G

B(或省略)

A(或S)

黑色

灰色

耐热用

H

B(或省略)

A(或S)

黑色

黄色

                         延长型与补偿型电缆特性比较

类型

特性

优点

缺点

延长型

(KX、EX、JX、TX)

合金丝线芯的名义化学成分与热电动热值与配用热电偶偶丝相同

1、   在宽的温度范围内保证高精度。

2、   选择适当的绝缘材料,可扩大温度范围。

材料价格较贵

补偿型

(BC、RC、SC、KC)

合金丝线芯的名义化学成分与配用热电偶偶丝不同,单其热电动热在0~100℃或0~200℃时与配用热电动势值相同

1、   价格便宜。

2、   在较窄的使用温度适当选择材料,能得到与延长型同等程度的高精度

较宽的温度范围内不能保证较少的误差。

主要技术指标

型号、合金材料和绝缘颜色

序号

补偿导线合金丝名称

补偿导线型号

配电热电偶

热电偶分度号

绝缘层颜色

正级

负级

正级

负级

1

铜镍0.6

SC或PC

铂铑10—铂热电偶

铂铑13—铂热电偶

S或R

绿

2

铜镍22

KCA

镍铬—镍硅热电偶

K

3

铜镍40

KCB

4

镍铬10

镍硅13

KX

5

铜镍18

NC

镍铬硅—镍硅热电偶

N

6

镍铬14硅

镍硅

NX

7

镍铬10

铜镍45

EX

镍铬—镍硅热电偶

E

8

铜镍45

JX

铁—铜镍热电偶

J

9

铜镍45

TX

铁—铜镍

T

                                         基本型号及名称

型号

产品名称

KC—HA—GGP

硅橡胶绝缘和护套温度用精密级K 分度号用补偿型铜丝总屏蔽电缆

KC—HA—GPGPP

硅橡胶绝缘和护套温度用精密级K 分度号用补偿型铜丝分、总屏蔽电缆

KC—HA—GGP1

硅橡胶绝缘和护套温度用精密级K 分度号用补偿型镀锡铜丝总屏蔽电缆

KC—HA—GP1GP1

硅橡胶绝缘和护套温度用精密级K 分度号用补偿型镀锡铜丝分、总屏蔽电缆

KC—HA—GGP3

硅橡胶绝缘和护套温度用精密级K 分度号用补偿型铝/塑复合膜总屏蔽电缆

KC—HA—GP1GP3

硅橡胶绝缘和护套温度用精密级K 分度号用补偿型镀锡铜丝分铝塑复合膜总屏蔽电缆

KC—HA—F46GP

F46绝缘硅橡胶护套温度用精密级K分度号用补偿型补偿屏蔽电缆

KC—HA—F46PGP

F46绝缘硅橡胶护套温度用精密级K分度号用补偿型铜丝分、总屏蔽电缆

KC—HA—F46GP1

F46绝缘硅橡胶护套温度用精密级K分度号用补偿型镀锡铜丝总屏蔽电缆

KC—HA—F46P1GP1

F46绝缘硅橡胶护套温度用精密级K分度号用补偿型镀锡铜丝分、总屏蔽电缆

KC—HA—F46GP3

F46绝缘和硅橡胶护套温度用精密级K 分度号用补偿型铝/塑复合膜总屏蔽电缆

KC—HA—F46P1GP3

F46绝缘和硅橡胶护套温度用精密级K 分度号用补偿型镀锡铜丝分铝/塑复合膜总屏蔽电缆

IA—KX—HA—YF46GP2

F46绝缘和硅橡胶护套对绞式铜带总屏蔽本安用耐热精密级K分度号用延长型补偿电缆

注:其它型号补偿电缆EXGCBCNCTXJX、只需改写型号的第一项,如:EXHAF46GP               IASCGBYGGP2等。



补偿导线、补偿电缆的温度范围、热电动势允差及往复电阻

型号

使用分类

电线电缆

温度范围

热电势及允差μV

热电偶测量端温度

100℃

200℃

热电阻

允差

热电阻

允差

精密级

普通级

精密级

普通级

SC或RC

G

0~100

645

±30(±2.5℃)

±60(±5.0℃)

1440

±30(±2.5℃)

±60(±5.0℃)

1000

H

0~200

±60(±5.0℃)

±60(±5.0℃)

1000

KCA

G

H

0~100

0~200

4095

±60(±1.5℃)

±100(±2.5℃)

8137

±60(±1.5℃)

±100(±2.5℃)

1000

900

KCB

G

0~100

4095

±60(±1.5℃)

±100(±2.5℃)

8137

±60(±1.5℃)

±100(±2.5℃)

900

KX

G

H

-0~100

-0~200

4095

±60(±1.5℃)

±100(±2.5℃)

±60(±1.5℃)

±100(±2.5℃)

900

900

NC

G

0~100

2774

±60(±1.5℃)

±100(±2.5℃)

5912

±60(±1.5℃)

±100(±2.5℃)

900

H

0~200

2774

±60(±1.5℃)

±100(±2.5℃)

±60(±1.5℃)

±100(±2.5℃)

900

NX

G

-20~100

2774

±60(±1.5℃)

±100(±2.5℃)

5912

±60(±1.5℃)

±100(±2.5℃)

900

H

-25~200

2774

±60(±1.5℃)

±100(±2.5℃)

±60(±1.5℃)

±100(±2.5℃)

900

EX

G

-20~100

6317

±120(±1.5℃)

±200(±2.5℃)

13419

±120(±1.5℃)

±200(±2.5℃)

500

H

-25~200

±120(±1.5℃)

±200(±2.5℃)

±120(±1.5℃)

±200(±2.5℃)

500

JX

G

-20~100

5268

±85(±1.5℃)

±140(±2.5℃)

10777

±85(±1.5℃)

±140(±2.5℃)

500

H

-25~200

±85(±1.5℃)

±140(±2.5℃)

±85(±1.5℃)

±140(±2.5℃)

500

TX

G

-20~100

4277

±30(±0.5℃)

±60(±1.0℃)

9286

±30(±0.5℃)

±60(±1.0℃)

300

H

-25~200

±48(±0.8℃)

±90(±1.5℃)

±48(±0.8℃)

±90(±1.5℃)

300

注:本表所列允差用微状表示,用摄氏度表示的允差与热电偶测量端的温度有关、括号中的温度值是按表列热电测量端温度换算的,在20℃时分别将1m长的正级和负级测量其电阻值后,正、负级的电阻值相加之和补偿导线的往复电阻,各种型号的不同规格的往复电阻值不大于上表。

型号

20℃时往复电阻值

0.5mm2

1.0mm2

1.5mm2

2.5mm2

SC或RC

0.10

0.05

0.03

0.02

KCA

1.40

0.70

0.47

0.28

KCB

1.04

0.52

0.35

0.21

KX

2.20

1.10

0.73

0.44

NC

1.50

0.75

0.50

0.30

NX

2.86

1.43

0.95

0.57

EX

2.50

1.25

0.83

0.50

JX

1.30

0.65

0.43

0.26

TX

1.04

0.52

0.35

0.21
