  • 产品名称:YGCRB硅橡胶扁平电缆
  • 添加时间:2018-05-06 12:29:00
  • 推荐度:
  •
介绍:

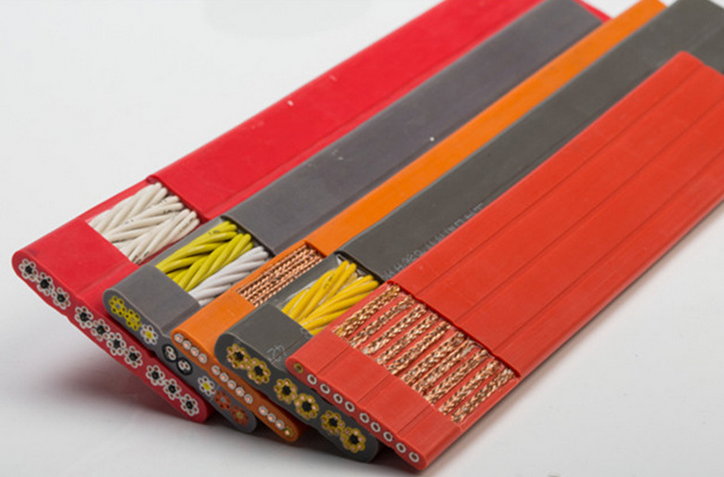

YGCRB硅橡胶扁平电缆

一:YGCRB硅橡胶扁平电缆产品特点及用途
硅橡胶扁电缆YGCRB采用硅橡胶作绝缘或护套材料,由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性,因此该电缆高温环境下电气性能稳定,抗老化性能好,使用寿命长,适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
分相屏蔽硅橡胶护套扁平电缆适用于作变频器供电电缆。
二:YGCRB硅橡胶扁平电缆产品执行标准:企业标准

三:YGCRB硅橡胶扁平电缆使用特性
1.交流额定电压:U0/U 0.6/1KV
***高工作温度: 180℃
***低环境温度:固定敷设-60℃
2.电缆安装敷设温度应不低于-25℃。
四:YGCRB硅橡胶扁平电缆型号及名称
型号产品名称
YGGB 硅橡胶绝缘和护套镀锡铜丝移动用扁平软电缆
YGCB-VFR DQ绝缘硅橡胶护套移动用扁平软电缆
YGCB-HF46R F46绝缘硅橡胶护套移动用扁平软电缆
YGCBP 硅橡胶绝缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆
YGCB-VFRP 丁晴绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆
YGCB-HF46RP F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆
备注:导体线芯中铜丝可以采用镀锡。
五:YGCRB硅橡胶扁电缆代号名称和含义表2
代号代号含义
Y 移动用系列
G 硅橡胶绝缘或护套
VF 丁晴绝缘或护套
B 扁型
P 铜丝(镀锡铜丝)屏蔽
F46 聚全氟乙丙烯
六:YGCRB硅橡胶扁电缆主要技术指标
1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2.20℃时绝缘电阻不小于100MΩ/KM。
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七:YGCRB硅橡胶扁电缆规格及结构参数

线芯*标称截面(mm2)

导体结构 (根数*直径)mm

电缆***大外径(mm)

2*1.5

48*0.20

12.4*7.8

2*2.5

51*0.25

15.0×9.2

2*4

82*0.25

16.8×9.8

  2*16

323*0.25

25.2×14.9

2*25

513*0.25

29.5×17.2
