  • 产品名称:GBB玻璃丝编织硅橡胶电线
  • 添加时间:2019-07-03 16:04:46
  • 推荐度:
  •
介绍:

GBB玻璃丝编织硅橡胶电线

型 号:GBB
执行标准:Q/IRMV2-2008

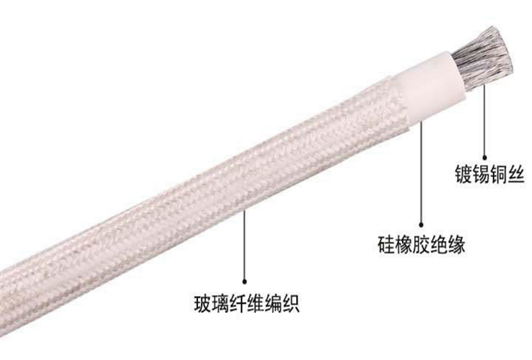

产品特性:
1、额定电压:500V
2、工作温度:-60~+200℃
3、导 体:绞合镀锡铜线
4、绝 缘:硅橡胶
5、编 织:玻璃纤维+硅树脂
6、颜 色:红/黄/兰/白/黑/黄绿/棕等
特点/用途:
   GBB玻璃丝编织硅橡胶电线具有优良的高温耐低温性能,具有优良的电绝缘性能,优良的化学稳定性能,耐高电压,耐老化,使用寿命长。且柔软便于安装。
   GBB玻璃丝编织硅橡胶电线广泛应用于照明灯具、家用电器、电热电器、仪表仪器、电机引接线及电子、灯具、燃具等高温环境。
交货要求:
   按双方合同协议商定,允许不小于10米的短段交货。其数量应不超过交货总长度的10%。

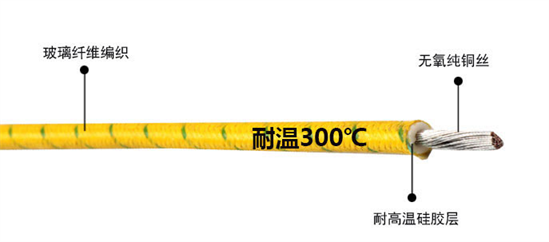

硅胶编织2.png 规格结构及技术参数:

标称截面
  (mm2)

导体结构

绝缘厚度
  (mm)

编织厚度
  (mm)

平均外径
  (mm)

20 时导体电阻***大值 (Ω/km)

根数/单线直径

0.20

12   × 0.15

0.50

0.15

1.80

95

0.30

16   × 0.15

0.50

0.15

2.00

71.2

0.40

23   × 0.15

0.50

0.15

2.20

49.6

0.50

28   × 0.15

0.50

0.15

2.20

40.1

0.75

42   × 0.15

0.50

0.15

2.50

26.7

1.0

32   × 0.20

0.50

0.15

2.70

20.0

1.2

40   × 0.20

0.50

0.15

2.80

15.9

1.5

48   × 0.20

0.55

0.15

3.00

13.7

2.0

40   × 0.25

0.60

0.15

3.40

9.90

2.5

49   × 0.25

0.65

0.15

3.70

8.21

4.0

56   × 0.30

0.65

0.20

4.40

5.09

6.0

84   × 0.30

0.70

0.20

5.40

3.39

10

84   × 0.40

0.80

0.20

6.80

1.95

16

126   × 0.40

1.20

0.25

8.90

1.24

25

196   × 0.40

1.20

0.25

10.50

0.795

35

494   × 0.30

1.80

0.25

13.00

0.565

50

396   × 0.40

1.80

0.30

14.80

0.393

70

551   × 0.40

1.80

0.30

17.00

0.277

95

760   × 0.40

2.20

0.30

19.60

0.210

120

608   × 0.50

2.20

0.35

21.00

0.164

150

756   × 0.50

2.20

0.35

23.10

0.132

185

925   × 0.50

2.40

0.40

25.60

0.108

240

1221   × 0.50

2.40

0.40

28.60

0.0817

300

1517   × 0.50

2.80

0.40

32.40

0.0654

注:根据双方技术协议,可生产其他规格的产品。
