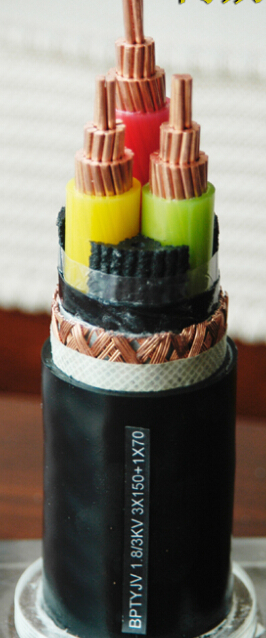

WDZN-BPYJEP耐火低烟无卤屏蔽变频电缆

一：产品特点及用途: WDZN-BPYJEP耐火低烟无卤屏蔽变频电缆适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。

二：产品执行标准：企业标准，阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
***高工作温度：硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
***低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆***小为电缆外径的10倍

四． WDZN-BPYJEP耐火低烟无卤屏蔽变频电缆型号及名称:见表

序号	型 号	名 称
1	WDZN-BPYJEP	耐火交联聚乙烯绝缘低烟无卤护套铜丝编织屏蔽变频器用主回路电缆
2	WDZN-BPYJEP1	耐火交联聚乙烯绝缘低烟无卤护套铜丝缠绕屏蔽变频器用主回路电缆
3	WDZN-BPYJEP1-2	耐火交联聚乙烯绝缘低烟无卤护套铜丝缠绕铜带绕包双重屏蔽变频器用主回路电缆
4	WDZN-BPYJEP3	耐火交联聚乙烯绝缘低烟无卤护套铝(铝塑)带屏蔽变频器用主回路电缆
5	WDZ-BPYJEP	交联聚乙烯绝缘聚烯烃护套铜丝编织屏蔽低烟无卤阻燃变频器用主回路电缆
6	WDZ-BPYJEP2	交联聚乙烯绝缘聚烯烃护套铜带屏蔽低烟无卤阻燃变频器用主回路电缆
7	WDZ-BPYJEP1	交联聚乙烯绝缘聚烯烃护套铜丝缠绕屏蔽低烟无卤阻燃变频器用主回路电缆
8	WDZ-BPYJEP1-2	交联聚乙烯绝缘聚烯烃护套铜丝缠绕包铜带双重屏蔽低烟无卤阻燃变频器用主回路电缆
9	WDZ-BPYJEP3	交联聚乙烯绝缘聚烯烃护套铝(铝塑)带屏蔽低烟无卤阻燃变频器用主回路电缆

五．WDZN-BPYJEP耐火低烟无卤屏蔽变频电缆规格的表示方法：

项目	代号	说明
系列代号	BP	变频电缆
绝缘代号	YJ	交联聚乙烯绝缘
护套代号	V E	聚氯乙烯护套 低烟无卤聚烯烃护套
结构特征	P P2 P1 P3	铜丝或镀锡铜丝 铜带绕包 铜丝缠绕 铝塑复合带绕包
阻燃代号	省略 ZR WDZ WDZN	非阻燃 阻燃 低烟无卤阻燃 低烟无卤耐火

六．WDZN-BPYJEP耐火低烟无卤变频电缆型号说明:

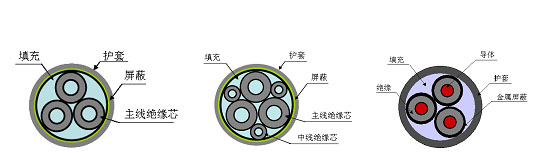

电缆结构参数

序号	规格 (mm²)	WDZ- BPYJEP	WDZ- BPYJPVP	WDZ- BPYJPVP2	WDZ- BPYJVP2	WDZ- BPYJP2VP2 WDZ- BPYJP3VP2	WDZ- BPYJP2VP WDZ- BPYJP3VP	WDZ- BPYJVP2P
1	3×1.5+3×0.25	10.8	11.8	11.6	10.6	11.4	11.5	11.2
2	3×2.5+3×0.5	12.6	13.6	13.4	12.4	13.2	13.3	13.0
3	3×4+3×0.75	14.0	15.0	14.8	13.7	14.6	14.8	14.4
4	3×6+3×1	17.8	18.8	18.6	17.5	18.4	18.5	18.2
5	3×10+3×1.5	23.1	24.0	23.8	22.8	23.7	23.8	23.4
6	3×16+3×2.5	26.6	27.7	27.5	26.3	27.3	27.4	27.0
7	3×25+3×4	31.0	32.0	31.8	30.7	31.6	31.7	31.3
8	3×35+3×6	34.6	35.7	35.5	34.3	35.2	35.4	35.0
9	3×50+3×10	39.7	40.9	40.7	39.4	40.3	40.5	40.0
10	3×70+3×10	45.3	46.5	46.3	45.0	45.9	46.1	45.6
11	3×95+3×16	49.6	50.8	50.6	49.3	50.2	50.4	50.0
12	3×120+3×25	54.3	55.5	55.2	54.0	54.9	55.1	54.6
13	3×150+3×35	60.1	61.3	61.0	59.8	60.7	60.9	60.4
14	3×185+3×35	73.8	75.0	74.7	73.5	74.4	74.6	74.1
15	3×240+3×50	82.0	83.3	83.0	81.6	82.5	82.8	82.2

备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。

我公司还可以生产以下变频器专用电缆：BPGGP、BPGGP2、BPGGPP2、BPGGP3、BPGVFP、BPGVFP2、BPGVFPP2、BPGVFP3 、BPYJVPP、BPVVPP、BPFFP、BPFFP2、BPFFPP2、BPFFP3、BPVVP、BPVVP2、BPVVPP2、 BPVVP3、BPYJVP、BPYJVP2、BPYJVPP2、BPYJVP3 、ZR-BPGGP、ZR-BPGGP2、ZR-BPGGPP2、ZR-BPGGP3、ZR-BPGVFP、ZR-BPGVFP2、ZR-BPGVFPP2、ZR-BPGVFP3 、ZR-BPYJVPP、ZR-BPVVPP、ZR-BPFFP、ZR-BPFFP2、ZR-BPFFPP2、ZR-BPFFP3、ZR-BPVVP、ZR-BPVVP2、ZR-BPVVPP2、ZR-BPVVP3、ZR-BPYJVP、ZR-BPYJVP2、ZR-BPYJVPP2、ZR-BPYJVP3 、NH-BPGGP、NH-BPGGP2、NH-BPGGPP2、NH-BPGGP3、NH-BPGVFP、NH-BPGVFP2、NH-BPGVFPP2、NH-BPGVFP3 、NH-BPYJVPP、NH-BPVVPP、NH-BPFFP、NH-BPFFP2、NH-BPFFPP2、NH-BPFFP3、NH-BPVVP、NH-BPVVP2、NH-BPVVPP2、 NH-BPVVP3、NH-BPYJVP、NH-BPYJVP2、NH-BPYJVPP2、NH-BPYJVP3 、ZRC-BPYJVPP、ZRC-BPVVPP、ZRC-BPFFP、ZRC-BPFFP2、ZRC-BPFFPP2、ZRC-BPFFP3、ZRC-BPVVP、ZRC-BPVVP2、ZRC-BPVVPP2、ZRC-BPVVP3等。
