  • 产品名称:铁路屏蔽信号电缆
  • 添加时间:2018-03-23 13:57:41
  • 推荐度:
  •
介绍:

铁路屏蔽信号电缆

    铁路屏蔽信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路,其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能,适宜于电气化区段或其它有强电干扰的地区敷设.

1 铁路屏蔽信号电缆使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度:聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 铁路用信号电缆的允许弯曲半径:非铠装电缆应不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8;铝护套铁路信号电缆的理想屏蔽系数≤0.3.

2 铁路屏蔽信号电缆型号、名称及规格

型号

名称

PTYV

聚乙烯绝缘聚氯乙烯护套铁路信号电缆

PTYY

聚乙烯绝缘聚乙烯护套铁路信号电缆

PTY22

聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆

PTY23

聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆

PTYA22

聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYA23

聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆

PTYL22

聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYL23

聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆


敷设范围

规格(芯)


敷设在土壤、槽、管中,能承受一般的机械外力。

4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61



敷设在土壤、槽、管中,能承受较大的机械外力

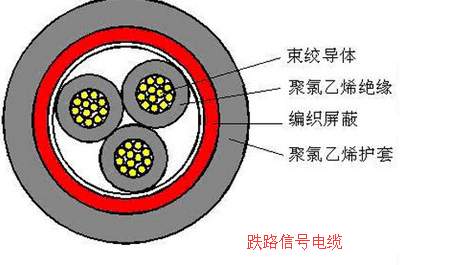

3、产品截面结构示意图
