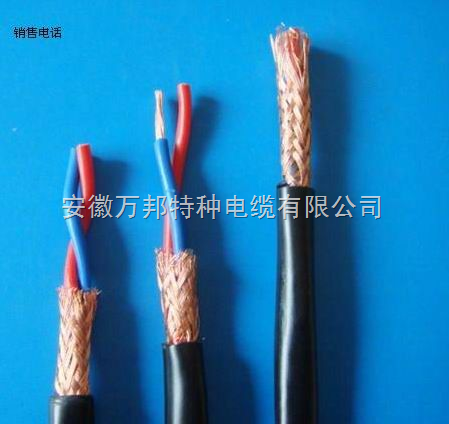

仪器仪表用屏蔽信号电缆

   仪器仪表用屏蔽信号电缆适用于仪器仪表、电子设及自动装置连接线，具有抗干扰强，信号传输稳定等特点。
一、生产执行标准：仪器仪表用屏蔽信号电缆参照执行IEC60227、BS5308标准
二、仪器仪表用屏蔽信号电缆使用特性
    1、电缆导体***高工作温度为70℃；
    2、电缆的额定电压U0/U：300/500V；
    3、电缆的敷设温度不低于0℃；允许弯曲半径：
       电缆外径（D）小于25mm……应不小于4D 　
       电缆外径（D）大于和等于25mm……应不小于6D
三、电缆的型号,名称规格



型 号	名 　　称	芯 数	标称截面（mm2）
YVVP-A	实芯铜导体聚氯乙烯绝缘、护套复合屏蔽电缆	2~24	0.5~2.5
YVVP-B	绞合铜导体聚氯乙烯绝缘、护套复合屏蔽电缆		0.75~2.5
YRVVP	软铜导体聚氯乙烯绝缘、护套复合屏蔽电缆		0.3~2.5
YRVVP-105	耐热105℃软铜导体聚氯乙烯绝缘、护套复合屏蔽电缆

    注：芯数系列2，3，4，5，6，7，10，12，14，16，19，24
　       （Y-仪器仪表复合屏蔽电缆，V-聚氯乙烯，P-铜丝屏蔽，R-软结构，A-实心导体，B-七根绞合导体，105-105阻燃护套）
四、规格范围
　  1、芯数2~24芯，标截面0.3~0.5mm2；
　  2、各规格结构外形尺寸等，参见GB9330-88标准规定；
　  3、导体20℃时直流电阻符合标准GB/T3956-1997的规定，电缆70℃时绝缘电阻符合GB9330-88的规定。

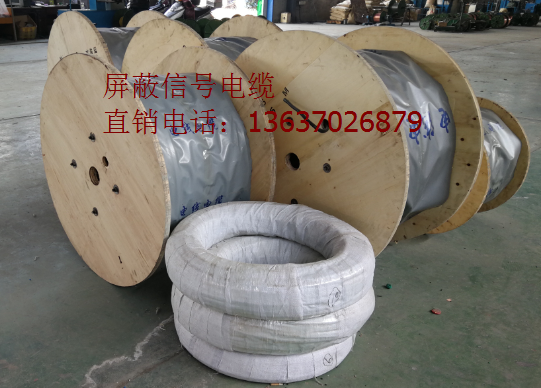

五、交货要求
    产品交货长度按双方协议规定，计量误差允许不超过±0.5%
