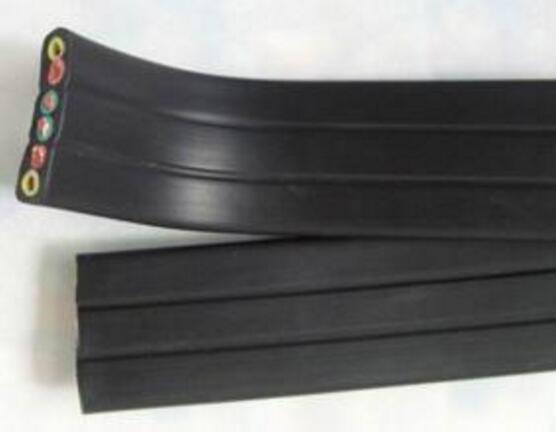

柔性平行扁平电缆

 柔性平行扁平电缆产品应用

 柔性平行扁平电缆适合于在工业环境中做连接和控制，抗气候变化，非常适合需要扁平安装的起重和传输设备，适合移动安装及固定安装。电缆外观扁平型，节省安装空间。

  柔性平行扁平电缆产品结构

导体：多股细绞成束裸铜丝，符合国标5类导体

绝缘：特制PVC混合材料

芯线：芯线绞合成缆，芯线颜色符合VDE 0293

外护套：特制PVC混合弹性体材料

外护套颜色：灰色/黑色

  柔性平行扁平电缆产品特性

工 作 电 压： 300/500V，450/750V，600/1000V

测 试 电 压： 1500V，2500V，3500V

绝 缘 电 阻： ≥20MΩ/km (20℃)

***小弯曲半径： 移动安装：大约18 x D (线缆外径）

固定安装：大约10 x D (线缆外径）

工 作 温 度： 移动安装   -5°C 到 +70°C

固定安装 -30°C 到 +70°C

阻 燃 特 性： 符合******有关标准和部分B类测试标准，和IEC 60332-1



导体截面积mm2	线缆芯数
0.5 ~ 2.5	2 ~ 100
4 ~ 16	3 ~ 12
25 ~ 35	4 ~ 5

特殊及复合规格要求可按照客户需求定制 安徽柔性扁平电缆

YFFB-L YFFB-JL抗拉平行扁平电缆规格型号：

型号	名称	额定电压	主要用途	拉力大小于N
YFFB	丁晴聚氯乙烯绝缘及护套扁平软电缆	450/750V	主要用于起重、输送机、中小型挖掘机、装卸机	2000/100m
YFFB-F	丁晴聚氯乙烯绝缘及护套复合扁平软电缆	450/750V	主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等
YEFPB	乙丙橡胶绝缘丁晴聚氯乙烯绝缘及护套屏蔽型扁平软电缆	3.6/6KV
YFFB-L	丁晴聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆	300/500V	主要用于低层建筑物的电梯和其它移动机械的控制电缆
YFFB-JL	丁晴聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆	300/500V	主要用于高层建筑物电梯的控制电缆
YFFB-FJL	丁晴聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆	300/500V	主要用于电梯的控制电



代号	代号含义
Y	移动
VF (扁平类用“FF")	丁晴电缆系列
L	承拉(加钢丝)
B	扁电缆、扁平电缆
F	复合型
P	铜编织屏蔽
R	多股绞合导体

　　YFFB-JL耐寒抗拉扁电缆

　　YVFB (普通型)

　　YVFB-G (加强型)

　　YVFBP (屏蔽型)

　　YVFB-TH (三防型)

型　　号	名　　　　　　　　　　　称
YVFB	丁晴绝缘和护套移动扁平软电缆
YVFBP	丁晴绝缘和护套铜编织屏蔽移动扁平软电缆
YVFB-G	丁晴绝缘和护套钢丝加强型移动扁平软电缆



型　　　号	额定电压（V）	芯数	标称截面mm2
YVFB	450/750 V	2-28	0.75-6
YVFBP	450/750 V	2-10	2.5-150
YVFB-G	450/750 V	2-28	0.75-150

四、YFFB-JL耐寒抗拉电缆产品主要性能(符合Q/ZB01-2002)

　　电缆额定工作电压交流450/750V及以下。

　　电缆使用环境温度为-40℃～70℃。

　　电缆***小弯曲半径为电缆小边长度的10倍。

　　各截面导电线芯20℃直流电阻***大值(Romax)如下：(符合GB/T3956-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Romax   (Ω/km)	26.0	19.5	13.3	7.98	4.95	3.30	1.91	1.21	0.780	0.551	0.386	0.272	0.206	0.161	0.129	0.106	0.0801

　　各截面绝缘线芯70℃绝缘电阻***小值(Rimin)如下：(符合GB5023-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax(MΩ.m)	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8

　　成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。

　　绝缘及护套***小抗拉强度10N/mm2，***小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸***小伸长率20%。

　　不同环境不同温度载流量校正系数(Ki)

℃	10	15	20	25	30	35	40
Ki	1.41	1.35	1.29	1.22	1.15	1.08	1.00
℃	45	50	55	60	65	70
Ki	0.91	0.82	0.71	0.58	0.41	0.18
