YFFB-L YFFB-JL抗拉平行扁平电缆

　　一、YFFB-L YFFB-JL抗拉平行扁平电缆概述：

　　YFFB-L YFFB-JL抗拉平行扁平电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，YFFB-JL耐寒抗拉扁电缆已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，确保电缆柔软性能好。

　　YFFB-L YFFB-JL抗拉平行扁平电缆绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。

　　绝缘线芯分色，为敷设安装提供方便。

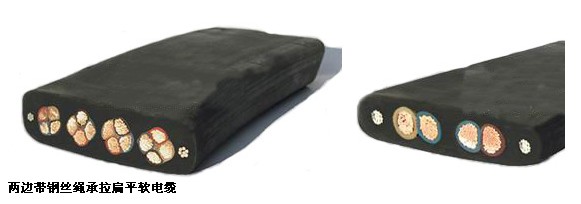

　　可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件(YVFB-G型)。

　　二、YFFB-L YFFB-JL抗拉平行扁平电缆特点：

　　特别柔软，尤耐弯折，往返移动，平稳不扭。

　　室内户外，适应温度，酸碱油盐，均能防护。

　　选材严格，工艺xj****，性能可靠，寿命长久。

　　三、YFFB-L YFFB-JL抗拉平行扁平电缆规格型号：

型号	名称	额定电压	主要用途	拉力大小于N
YFFB	丁晴聚氯乙烯绝缘及护套扁平软电缆	450/750V	主要用于起重、输送机、中小型挖掘机、装卸机	2000/100m
YFFB-F	丁晴聚氯乙烯绝缘及护套复合扁平软电缆	450/750V	主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等
YEFPB	乙丙橡胶绝缘丁晴聚氯乙烯绝缘及护套屏蔽型扁平软电缆	3.6/6KV
YFFB-L	丁晴聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆	300/500V	主要用于低层建筑物的电梯和其它移动机械的控制电缆
YFFB-JL	丁晴聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆	300/500V	主要用于高层建筑物电梯的控制电缆
YFFB-FJL	丁晴聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆	300/500V	主要用于电梯的控制电

代号	代号含义
Y	移动
VF (扁平类用“FF")	丁晴电缆系列
L	承拉(加钢丝)
B	扁电缆、扁平电缆
F	复合型
P	铜编织屏蔽
R	多股绞合导体

　　YFFB-JL耐寒抗拉扁电缆

　　YVFB (普通型)

　　YVFB-G (加强型)

　　YVFBP (屏蔽型)

　　YVFB-TH (三防型)

型　　号	名　　　　　　　　　　　称
YVFB	丁晴绝缘和护套移动扁平软电缆
YVFBP	丁晴绝缘和护套铜编织屏蔽移动扁平软电缆
YVFB-G	丁晴绝缘和护套钢丝加强型移动扁平软电缆

型　　　号	额定电压（V）	芯数	标称截面mm2
YVFB	450/750 V	2-28	0.75-6
YVFBP	450/750 V	2-10	2.5-150
YVFB-G	450/750 V	2-28	0.75-150

四、YFFB-JL耐寒抗拉电缆产品主要性能(符合Q/ZB01-2002)

　　电缆额定工作电压交流450/750V及以下。

　　电缆使用环境温度为-40℃～70℃。

　　电缆***小弯曲半径为电缆小边长度的10倍。

　　各截面导电线芯20℃直流电阻***大值(Romax)如下：(符合GB/T3956-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Romax (Ω/km)	26.0	19.5	13.3	7.98	4.95	3.30	1.91	1.21	0.780	0.551	0.386	0.272	0.206	0.161	0.129	0.106	0.0801

　　各截面绝缘线芯70℃绝缘电阻***小值(Rimin)如下：(符合GB5023-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax(MΩ.m)	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8

　　成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。

　　绝缘及护套***小抗拉强度10N/mm2，***小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸***小伸长率20%。

　　不同环境不同温度载流量校正系数(Ki)

℃	10	15	20	25	30	35	40
Ki	1.41	1.35	1.29	1.22	1.15	1.08	1.00
℃	45	50	55	60	65	70
Ki	0.91	0.82	0.71	0.58	0.41	0.18

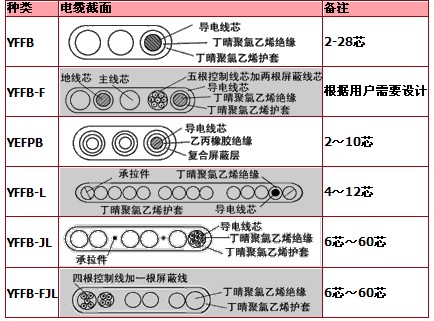

五.产品结构图
