- 产品名称：高压平行扁平电缆
- 添加时间：2018-05-06 09:52:07
- 推荐度：

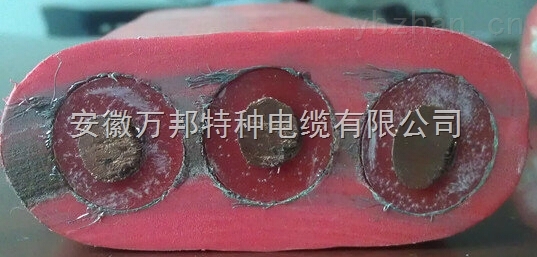

高压平行扁平电缆
一、产品特点及用途
高压平行扁平电缆适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口高抗撕硅橡胶绝缘材料，6-10KV高压扁平电缆具有耐磨、耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。还可在电缆的领边或者中间加上钢丝，增强抗拉强度。6-10KV高压扁平电缆广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准：企业标准，阻燃性能试验执行GB12666.5-90规定。
三、高压平行扁平电缆使用特性
1、交流额定电压：U0/U 6/10KV；***高工作温度：180℃；***低环境温度：固定敷设-60℃；
2、6-10KV高压扁平电缆安装敷设温度应不低于-25℃。
四、主要技术指标
1、成品电缆导体（R类）直流电阻符合GB3956规定；
2、20℃时绝缘电阻不小于50MΩ/KM；
3、成品电缆经受交流50HZ 15KV/5min电压试验不击穿。

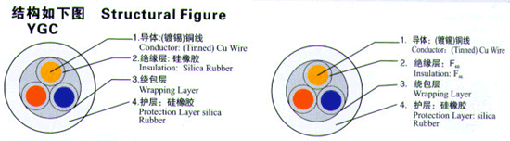

五、高压平行扁平电缆基本电缆规格及结构参数
型号 | 产品名称 |
YGC-6/10KV | 1镀锡铜丝或铜丝导体 2、硅橡胶绝缘 3、无纺布绕包 4、硅橡胶护套 |
YGCVFB-6/10KV | 1、镀锡铜丝或铜丝导体 2、硅橡胶绝缘 3、无纺布绕包 4. 丁青聚氯乙烯护套 |
YGCPB -6/10KV | 1、镀锡铜丝或铜丝导体 2、硅橡胶绝缘 3、无纺布绕包 4、镀锡铜丝或铜丝编织屏蔽 |
YGVFPB-6/10KV | 1、镀锡铜丝或铜丝导体 2、硅橡胶绝缘 3、无纺布绕包 4、镀锡铜丝或铜丝编织屏蔽 |
六. 6-10KV高压扁平电缆代号名称和含义
表2
代号 | 代号含义 |
Y | 系列代号(移动软电缆) |
G | 硅橡胶 |
C | 重型 |
VF | 丁青 |
P | 铜编织屏蔽 |
R | 多股绞合导体 |
J | 电机引接线 |
规格及参考数据:
标称截面mm2 | 芯数结构根/mm core | 电缆外径 mm | 重量kg/km | 20℃ 时导体电(Ω/km ) |
3×4 | 53/0.31 | 15.80 | 248.80 | 4.64 |
3×6 | 77/0.31 | 19.20 | 427.80 | 3.11 |
3×10 | 77/0.41 | 23.80 | 764.40 | 1.84 |
3×16 | 119/0.41 | 28.80 | 1040.60 | 1.16 |
3×25 | 189/0.41 | 31.60 | 1552.50 | 0.729 |
3×35 | 265/0.41 | 34.80 | 2004.40 | 0.530 |
3×50 | 379/0.41 | 41.20 | 2710.00 | 0.392 |
3×70 | 530/0.41 | 51.60 | 3610.60 | 0.263 |
3×95 | 475/0.52 | 58.80 | 4857.50 | 0.192 |
3×120 | 551/0.52 | 60.40 | 5345.50 | 0.158 |
3×150 | 696/0.52 | 63.23 | 5808.70 | 0.134 |
3×185 | 851/0.52 | 68.90 | 6943.30 | 0.125 |
