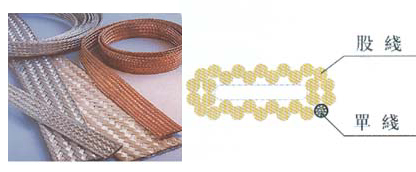

铜（镀锡）编织线

广泛应用于电厂，电站，电解铝厂，有色金属、石墨碳素，化工冶金等行业。可用于变压器安装，高低压开光柜，真空电器，封闭母槽，发电机与母线，整流设备，整流柜与隔离开关之间的连接及母线之间的连接。

铜软连接，铜铝编织软连接，铜伸缩节间的伸缩起弹性保护作用，可提高导电率，调整设备安装误差，同时起（减震）工作补偿作用、方便试验和设备检修等作用。

采用压焊、钎焊、碰焊等成熟技术制造，产品柔软度好，易散热，耐折弯，导电率强，安装方便，且接线端平整，整体光亮，保证了产品的美观性。

接触面可按要求镀锡或镀，宽度、长度、厚度，截面积任意调整和钻孔可按客户要求加工。铜编织线分镀锡铜编织线（TZX）与裸铜编织线（TZ）两种,镀锡铜编织线表面镀锡,具有防氧化的特性,裸铜编织线为紫铜丝编制。线径有0.10mm,0.15mm,0.20mm。



TZ-15型及TZX-15型							NO.2
截面mm2		结构 股数×根数/单线标称直径mm	外形尺寸mm		20℃直流电阻Ω/km不大于		计算重量
标称	计算		宽度不大于	厚度参考值	TZ-10	TZX-10	kg/km
4	3.39	48×4×1/0.15	9	1.0	6.36	6.65	34
4	3.82	36×6×1/0.15	9	1.5	5.64	5.89	38
6	5.09	48×6×1/0.15	12	1.2	4.23	4.42	51
10	10.18	48×12×1/0.15	20	1.4	2.12	2.22	102
10	10.18	36×16×1/0.15	16	2.0	2.12	2.22	102
16	16.96	48×20×1/0.15	22	2.0	1.27	1.33	170
16	16.54	36×26×1/0.15	20	2.5	1.30	1.35	166
20	20.36	36×32×1/0.15	22	3.0	1.06	1.10	204
25	25.44	48×30×1/0.15	22	3.0	0.85	0.89	254
25	25.44	36×40×1/0.15	26	3.0	0.85	0.89	254
35	33.93	48×20×2/0.15	26	3.2	0.64	0.67	340
35	35.62	36×56×1/0.15	32	3.0	0.61	0.64	357
50	50.89	48×20×3/0.15	28	4.8	0.342	0.44	510
50	50.89	36×40×2/0.15	28	5.0	0.43	0.44	510
70	71.25	48×28×3/0.15	36	5.0	0.30	0.31	714
70	71.25	36×56×2/0.15	35	6.0	0.30	0.31	714
75	76.33	36×40×3/0.15	30	7.0	0.28	0.29	765
95	95.00	48×28×4/0.15	40	6.0	0.23	0.24	950
120	118.74	48×28×5/0.15	42	7.0	0.18	0.19	1187

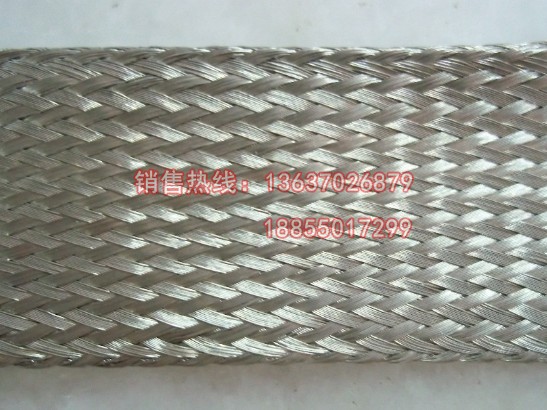

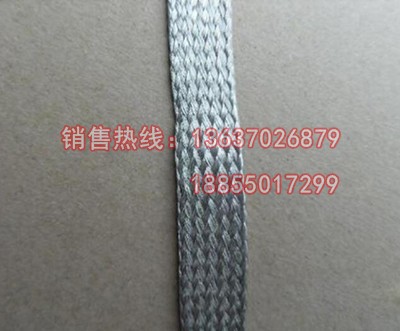

三、产品图片：

 安徽万邦特种电缆有限公司专业生产各种热工仪表，压力仪表，流量仪表，各种仪表配件如（变送器、壳盖、夹板、指针、WSS-转角簧、膜片塑料垫套、数显仪表壳体、丝牙保护套、万向支架、压力表机芯等产品），耐高温防火电缆，RS485信号电缆，低烟无卤电缆.高柔性拖链电缆.架空电缆.高压交联电力电缆.伴热带电缆.变频器专用电力电缆.合金电缆.特种电缆.铜包铝电缆.铁路机车电缆.螺旋电缆.特软低温扁电缆.电机引接软电缆.普通补偿导线，高温补偿电缆.耐火耐高温电缆.耐油船用电缆.多对计算机屏蔽电缆.煤矿信号电缆.铜绞线.镀银线.控制电缆.RS485专用线，铠装电缆，仪表信号电缆等。还可根据用户要求生产全阻燃耐火电缆、或交联聚乙烯绝缘耐火电缆、无卤耐火电缆。代为客户设计特殊电缆。公司拥有完整、科学的质量管理体系，全国直销电话：13637026879
