- 产品名称：FFA总线通讯电缆
- 添加时间：2024-01-05 15:27:19
- 推荐度：

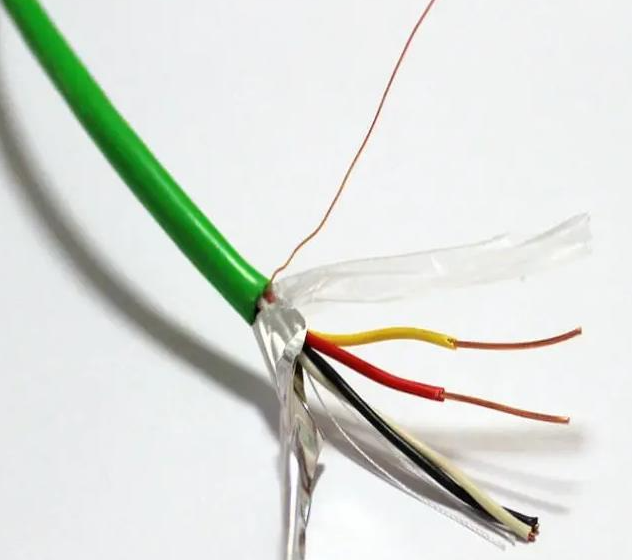

FFA总线通讯电缆
FFA总线通讯电缆适用范围
FFA总线通讯电缆根据******电工委员会IEC61158标准的定义，现场总线是指安装在制造过程区域的现场装置与控制室内的自动控制装置之间数字式、串行、多点通信的数据总线。连接现场设备的通信介质有很多种，每一种通信介质由于它们各自不同的性能特点，使得他们对诸如数据传输速率、通信距离、数据传输的可靠性、成本和安装维护的难易度等方面均有很大的影响。现场总线系统通信介质主要有总线电缆、微波红外线等，其中较常用、较稳定的就是总线电缆。
FFA总线通讯电缆适用于工厂基层现场环境中的过程自动化控制及测量设备间的连接线，用以构建一种开放、分散的数字化现场总线式通信系统。适合在室丙、室外、潮湿或千燥的环境中安装在电缆桥(托)架，管道内便用。
FFA总线通讯电缆生产工艺
非铠装式：三层共挤物理发泡皮-泡-皮FPE绝缘(高密度发泡)，双层屏蔽镀锡TC导体，阻燃橙色防紫外线外护套，双绞式A、型总线电缆;
铠装式：三层共挤物理发泡皮-泡-皮FPE绝缘(高密度发泡)，双层屏蔽镀锡TC导体，双层护套(阻燃防紫外线)，镀锌钢丝缠绕式或编织式铠装，双绞式A型总线电缆
电气指标
1、工作电容(1kHZ)：芯与芯≤60PF/M，芯与屏蔽≤110PF/M
2、对屏蔽不平衡电容(1kHZ)：对屏蔽不平衡电容≤2000PF/KM
3、特性阻抗(31.25kHZ)特性阻抗100±20Ω
4、衰减(20℃，39kHz)电缆信号传输过程中衰减值较大3.0dB/km
5、传输距离物理发泡A型总线电缆较大传输距离为1900米
非铠装型号规格
产品名称 | 产品型号 | 产品规格 | 备注 |
非铠装 FF系统A型现场总线电缆 | FFAZH1X24A | 1*2*24AWG |
非铠装
|
FFAZH2X24A | 2*2*24AWG | ||
FFAZH3X24A | 3*2*24AWG | ||
FFAZH4X24A | 4*2*24AWG | ||
FFAZH1X22A | 1*2*22AWG | ||
FFAZH2X22A | 2*2*22AWG | ||
FFAZH3X22A | 3*2*22AWG | ||
FFAZH4X22A | 4*2*22AWG | ||
FFAZH1X18A | 1*2*18AWG |
常用规格 非铠装
| |
FFAZH2X18A | 2*2*18AWG | ||
FFAZH3X18A | 3*2*18AWG | ||
FFAZH4X18A | 4*2*18AWG | ||
FFAZH1X17A | 1*2*17AWG |
非铠装
| |
FFAZH2X17A | 2*2*17AWG | ||
FFAZH3X17A | 3*2*17AWG | ||
FFAZH4X17A | 4*2*17AWG | ||
FFAZH1X15A | 1*2*15AWG |
非铠装
| |
FFAZH2X15A | 2*2*15AWG | ||
FFAZH3X15A | 3*2*15AWG | ||
FFAZH4X15A | 4*2*15AWG |
铠装型号规格
产品名称 | 产品型号 | 产品规格 | 备注 |
铠 装 FF系统A型现场总线电缆 | FFAZHKZ1X24A | 1*2*24AWG |
铠装型
|
FFAZHKZ2X24A | 2*2*24AWG | ||
FFAZHKZ3X24A | 3*2*24AWG | ||
FFAZHKZ4X24A | 4*2*24AWG | ||
FFAZHKZ1X22A | 1*2*22AWG |
铠装型
| |
FFAZHKZ2X22A | 2*2*22AWG | ||
FFAZHKZ3X22A | 3*2*22AWG | ||
FFAZHKZ4X22A | 4*2*22AWG | ||
FFAZHKZ1X18A | 1*2*18AWG |
常用规格 铠装型
| |
FFAZHKZ2X18A | 2*2*18AWG | ||
FFAZHKZ3X18A | 3*2*18AWG | ||
FFAZHKZ4X18A | 4*2*18AWG | ||
FFAZHKZ1X17A | 1*2*17AWG |
铠装型
| |
FFAZHKZ2X17A | 2*2*17AWG | ||
FFAZHKZ3X17A | 3*2*17AWG | ||
FFAZHKZ4X17A | 4*2*17AWG | ||
FFAZHKZ1X15A | 1*2*15AWG |
铠装型
| |
FFAZHKZ2X15A | 2*2*15AWG | ||
FFAZHKZ3X15A | 3*2*15AWG | ||
FFAZHKZ4X15A | 4*2*15AWG |
产品优点
总体设计出的A型FF现场总线电缆具有阻燃、衰减低、传输距离长、抗干扰性能优越，柔软性，易于使用等特点，完全满足了IEC1158标准对现场总线电缆设计规范的要求。
